Composant Action Image

Icone

Rôle

Ce composant permet d'enregistrer dans un fichier de type Ruc des images capturées.

Flux en entrée

Les composants suivants peuvent être utilisés :

• Source Image
• Détecteur Image
• Traitement d'image
• Masque d'image

Flux en sortie

• Recopie à l'indentique du flux d'entrée

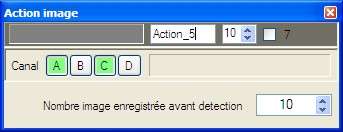

Interface

Canal : Permet de lier le composant à d'autres composants par l'intermédiaire d'un canal A, B, C, D. Lorsqu'un composant est activée, tous les composants sur le même canal sont aussi activés. Les images de tous les composants sont alors enregistrées dans le même fichier de capture.

Nombre d'images ... : C'est le nombre d'image qui seront enregistrées dans le fichier capture avant le début d'un déclenchement.

Fonctionnement

Ce composant peut être dans deux modes : Inactif / Actif. Il devient actif lorsque un composant de type détecteur placé sur son flux en entrée, indique une détection ou lorsqu'un autre composant de type action devient actif sur le même canal.

Début d'action : création du fichier de capture, enregistrement des images précédentes (10 par défaut), enregistrement de l'image qui a déclenché l'action, message d'information, changement de couleur du bandeau de droite dans la fenêtre principale, déclenchement des "composants actions" qui sont sur les mêmes canaux.

Au cours de l'action : enregistrement de chaque image se présentant sur son flux en entrée (envoi vers le compresseur/crypteur).

Fin d'action : création du fichier d'information sur la capture (heure, date, type de capture, nombre d'images, description de la station ...), message d'information, changement de couleur du bandeau de droite dans la fenêtre principale, arrêt des "composants actions" qui sont sur les mêmes canaux.

Les fichiers de capture sont enregistrées sous le répertoire ReactiveUfoCapture. Par défaut ce répertoire est créé dans "Mes documents" mais la fenêtre d'option (menu Paramètres / Options générales) permet de modifier le répertoire.

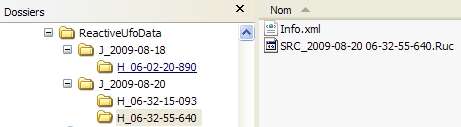

Exemple de résultats de captures :

Le fichier de type Ruc contient toutes les images de la capture. Il est crypté afin d'interdire la modification du contenu. Il peut servir de preuve de capture d'images non trafiquées. L'application AnalysUfo permet de lire son contenu et d'en extraire des photos ou des films.
